Veranda

Unser System besteht aus hochwertigen Aluminiumprofilen, hat ein ansprechendes Design, eine matte, strukturierte Oberfläche – pulverbeschichtet in RAL 7016 – und ist absolut einfach zu montieren.
Als Verglasung bieten wir verstärkte, lichtdurchlässige Polycarbonatplatten mit 16 mm Stärke an, die über zusätzliche innere Verstärkungswände verfügen. Diese wurden speziell für diese Art von Konstruktion entwickelt und haben bei einer Breite von 980 mm einen versiegelten Rand.
Durch die Verwendung dieser Platten kann die Konstruktion selbstständig montiert werden – sie sind nicht so schwer wie Glas und absolut sicher.

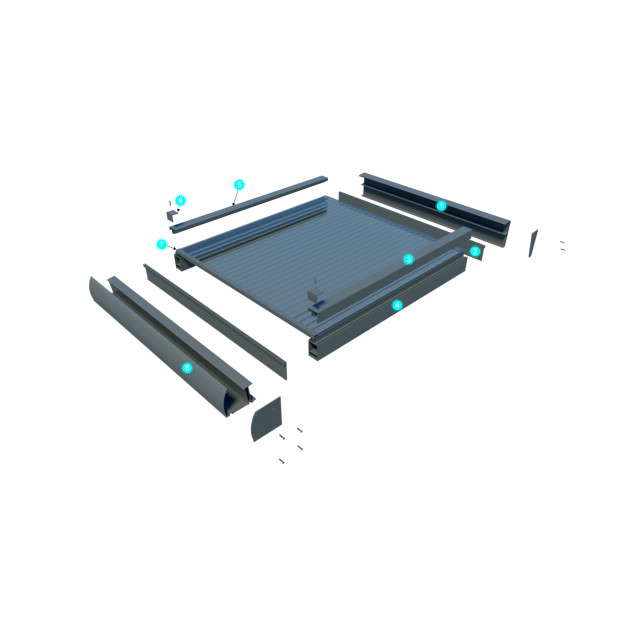

Schauen wir uns das System im Detail an:

1. Wandprofil – Das ist das tragende Profil, das an der Wand montiert wird und die Basis für die spätere Befestigung der Trägerbalken bildet. Maße: 187x69 mm, Wandstärke 3 mm.

2. Abdeckprofil – Dieses Profil wird in der letzten Phase der Montage verwendet, um alle technischen Kammern des Wandprofils und des Wasserabflussprofils abzudecken. Es verbirgt außerdem die Kabel und den LED-Trafo, falls dieser installiert wird. Ein Gummidichtungsstreifen an der Oberseite schützt vor Feuchtigkeit. Maße: 106x11 mm, Dicke 2,6 mm.

3. Aluminium-Endprofil – Dient zur Befestigung der lichtdurchlässigen Platten an beiden Stirnseiten der Konstruktion. Maße: 63x63 mm, Wandstärke 1,8 mm.

4. Trägerprofil – Maße: 135x61 mm, Wandstärke 2,5 mm. Es besitzt eine untere Verstärkungsrippe, die auch als Montageschiene für LED-Lampen und deren Verkabelung dient. Diese Bauweise verstärkt die Struktur und schützt die Installation vor Feuchtigkeit.



5. Aluminium-Endprofil zur Befestigung von lichtdurchlässigen Platten. Größe: 37x63 mm, Wandstärke: 1,8 mm.

6. Eckstück für die Profile Nr. 3 und Nr. 5. Größe: 40x20 mm, Wandstärke: 1,21 mm.

7. Polycarbonat-Endprofil, das im unteren Teil der Konstruktion zur Verstärkung angebracht wird und das dampfdurchlässige Band abdeckt, das am Rand der 16 mm Polycarbonatplatte angebracht ist. Größe: 21x26 mm, Wandstärke: 1,0 mm.

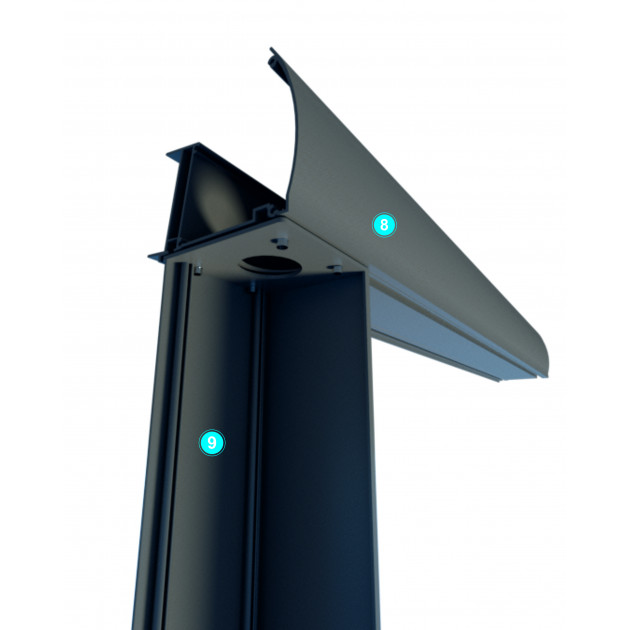

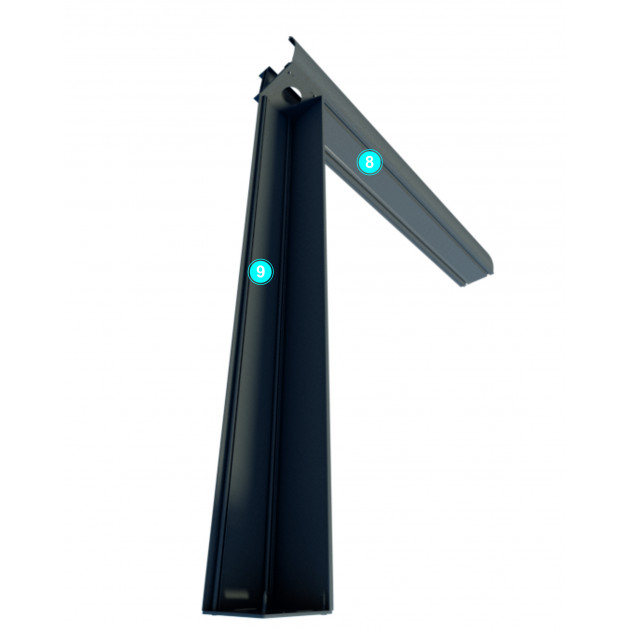

8. Wasserabflussprofil. Größe: 150x158 mm, Wandstärke: 2,5 mm. Es verleiht der Konstruktion nicht nur ein modernes Aussehen, sondern ermöglicht auch durch seine konstruktiven Merkmale eine schnelle und einfache Montage der Verbindung mit den Pfosten mit nur einem Schlüssel (in anderen Systemen erfolgt die Montage meist durch Einschrauben langer Schrauben von innen, was die Eigenmontage durch den Kunden unmöglich macht und zu zusätzlichen Kosten führt).

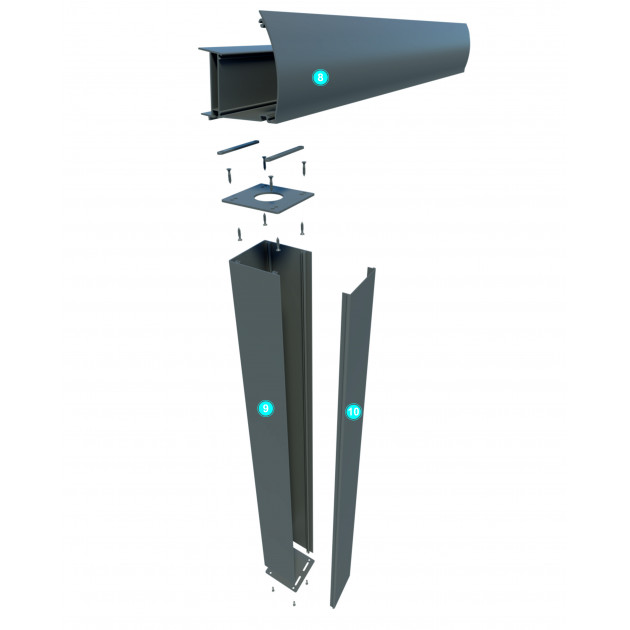

9. Tragprofil (Pfosten) der Konstruktion. Größe: 130x130 mm, Wandstärke: 2,4 mm. Die oberen und unteren Teile sind mit 5 mm Stahlplatten verstärkt, die eine verdeckte Befestigung ermöglichen und zusätzliche Vorteile bieten.

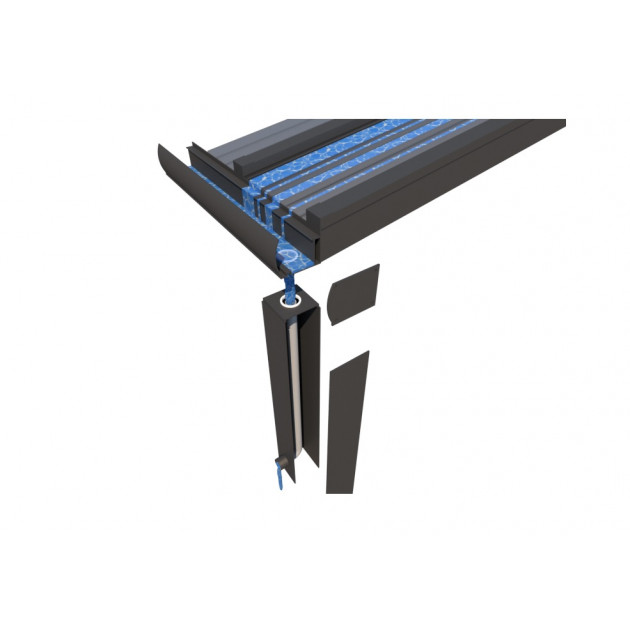

10. Pfostenabdeckung, 130x17 mm, Wandstärke: 2,4 mm. Diese Lösung bietet mehrere Vorteile: Erstens lässt sich ein Kunststoffrohr problemlos in den Pfosten einsetzen und mit dem Filter (Siphon) im oberen Teil des Profils Nr. 8 verbinden. Zweitens kann das Rohr leicht mit dem allgemeinen Abflusssystem verbunden oder ein Wasserabfluss unten realisiert werden. Nach der Montage ergibt sich eine ästhetische und wartungsfreundliche Pfostenlösung.
    Alle offenen Enden der Konstruktion haben dekorative Abdeckungen und sorgen für ein vollendetes Gesamtbild.
